Aménagements du Belem dans son état actuel

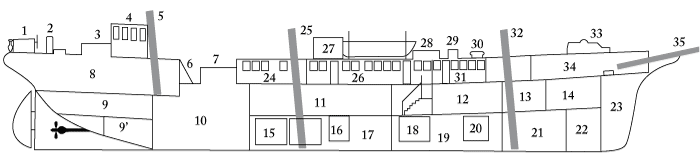

Coupe longitudinale

• 1. Tortue et barre.
• 2. Compas de route.
• 3. Claire voie de dunette.
• 4. Chambre de veille (timonerie).
• 5. Mât d’artimon.
• 6. Échelle de dunette.
• 7. Claire voie de salle des machines.
• 8. Logements des officiers.
• 9. Cale soute arrière.
• 9’. Peak arrière.
• 10. Salle des machines.
• 11. Poste et carré des stagiaires dans le faux-pont (dit “batterie”).
• 12. Douches, sanitaires.
• 13. Carré équipage.
• 14. Poste d’équipage.
• 15. Caisses à gazole.
• 16. Eaux usées.
• 17. Cale centrale.
• 18. Cambuse.
• 19. Cale des caisses à eau.
• 20. Eau douce.
• 21. Cale avant.
• 22. Puits aux chaînes.
• 23. Coqueron avant.
• 24. Petit rouf.
• 25. Grand mât.
• 26. Grand rouf.
• 27. Groupe électrogène de secours (supprimé en 1995).
• 28. Claire voie de grand rouf.
• 29. Claire voie de cuisine.
• 30. Aérateur de cuisine.
• 31. Cuisine.
• 32. Mât de misaine.
• 33. Guindeau.
• 34. Compartiment sous gaillard.
• 35. Mât de beaupré.

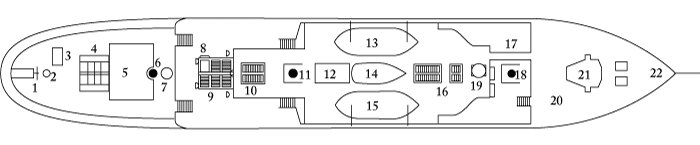

Niveau pont supérieur

• 1. Tortue et barre.
• 2. Compas de route.
• 3. Échappée de dunette.
• 4. Claire voie de dunette avec bancs.
• 5. Chambre de veille (timonerie).
• 6. Mât d’artimon.
• 7. Cabestan hydraulique.
• 8. Accès aux machines.
• 9. Claire voie de salle des machines.
• 10. Claire voie de petit rouf.
• 11. Grand mât.
• 12. Groupe électrogène de secours (supprimé en 1995).
• 13. Chaloupe babord (canot misainier).
• 14. Youyou à voiles (aujourd’hui enlevé).
• 15. Chaloupe tribord motorisée (aujourdhui remplacée par une embarcation pneumatique semi-rigide, moins élégante mais tellement plus rapide et pratique).
• 16. Claires voies grand rouf et cuisine.
• 17. Passavant.
• 18. Mât de misaine.
• 19. Aérateur cuisine.
• 20. Gaillard.
• 21. Guindeau.
• 22. Beaupré.

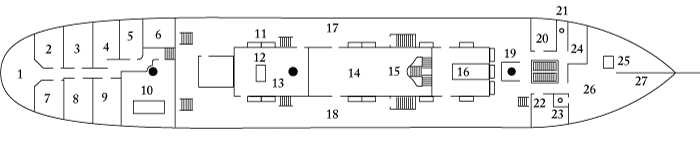

Niveau pont de franc bord

• 1. Coqueron arrière.
• 2. Cabine second lieutenant.
• 3. Cabine second capitaine.
• 4. Cabine premier lieutenant.
• 5. Salle de bain, w.-c.
• 6. Cabine d’armateur (dévolue aux invités de la Fondation).
• 7. Cabine second mécanicien.
• 8. Cabine chef mécanicien.
• 9. Cabine commandant.
• 10. Salon commandant.
• 11. Claires voies de faux-pont.
• 12. Échappée de faux-pont.
• 13. Petit rouf.
• 14. Grand rouf.
• 15. Escalier à double révolution.
• 16. Cuisine.
• 17. Passavant babord.
• 18. Passavant tribord.
• 19. Mât de misaine.
• 20. Magasin peinture et produits d’entretien.
• 21. W.-c. babord.
• 22. Atelier mécanique.
• 23. W.-c. tribord (reconverti local à poubelles).
• 24. Atelier charpentier.
• 25. Accès peak avant.
• 26. Compartiment sous gaillard (pouliage, gréement et mille choses utiles).
• 27. Mât de beaupré.

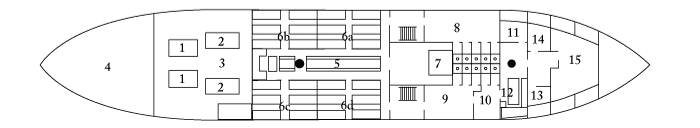

Niveau faux-pont

• 1. Moteurs.
• 2. Groupes électrogènes.
• 3. Salle des machines.
• 4. Cale soute arrière.
• 5. Carré stagiaire.
• 6a. Module de 12 banettes, A (alpha), 1er tiers.
• 6b. Module de 12 banettes, B (bravo), 2e tiers.
• 6c. Module de 12 banettes, C (charlie), 3e tiers.
• 6d. Module de 12 banettes, D (delta), dames.
• 7. Office (petite cambuse).
• 8. Douches, w.-c. hommes.
• 9. Douches, w.-c. femmes.
• 10. Douches, w.-c. équipage.
• 11. Cabine maîtres.
• 12. Carré équipage.
• 13. Cabine cuisinier.
• 14. Cabine ?
• 15. Poste équipage.
